產品概述
本儀表以微處理器為基礎、功能齊全、有通訊能力、能與各種流量變送器、傳感器配合使用。如：孔板，彎管，電磁，超聲，渦街（電流/頻率）等，由于進行了周密的可靠性設計，使儀表具有良好的電磁兼容性和可靠性。
〖儀表能對下列流體進行準確的聯機運算〗
蒸 汽 …… 根據IAPWS-IF97公式計算蒸汽的質量流量和熱量流量；
一般氣體 …… 溫度、壓力補償測量標準體積流量和質量流量，包括濕氣體的干部分流量計算和“壓縮系數”（Z）補償；
天 然 氣 ……溫度、壓力補償測量標準體積流量和質量流量，包括天然氣“超壓縮系數”（Fpv）補償；
液 體 …… 溫度補償或密度補償測量標準體積流量和質量流量。
產品特點
■ 可接受以下幾種輸入信號
（1） 測定流量輸入信號
模擬流量信號（AI1）：差壓或線性流量信號（4-20mA DC、0-10mA DC或0-20mA DC）
頻率流量信號：1-10,000Hz
（2） 測定壓力輸入信號（AI2）
壓力變送器模擬信號（4-20mA DC、0-10mA DC或0-20mA DC）。
（3） 測定溫度輸入信號
熱電阻Pt100或者K、E、T分度熱電偶信號。
溫度變送器模擬信號（AI3）：（4-20mA DC、0-10mA DC或0-20mA DC）。
■ 流量、溫度或壓力的輸入信號均可以為0-5V DC或1-5V DC，須訂貨時說明。
■ 可提供變送器+24V DC、+12V DC供電電源（有短路保護功能），以簡化系統、節省投資。
■ 可提供累積量，瞬時量，溫度，壓力等的上下限報警功能，以及累積量脈沖輸出功能。
■ 簡單的容錯功能：溫度、壓力補償測量信號異常時，用對應的手動設定值進行補償運算。
■ 儀表時鐘和無紙記錄功能為計量管理帶來了方便。
■ 豐富的自診斷功能使儀表更易使用和維護。
■ 密碼設定可防止未經授權的人員改變已設定的數據。
■ 儀表內部不設任何電位器、編碼開關等可調器件，從而提高儀表的耐振性、穩定性和可靠性。
■ 特殊設計的WDT電路、上電復位電路確保儀表通電運行正常，使用可靠性高的鐵電存儲器，斷電數據不丟失，保護時間10年。
■ 能與上位計算機進行數據通訊，組成能源計量網絡系統。
■ 除了常規的溫度補償、壓力補償、溫度壓力補償外，該表還可對：
·一般氣體的“壓縮系數”（Z）進行補償；
·天然氣的“超壓縮系數”（Fpv）進行補償；
·流量系數非線性進行補償,協議流量上下限功能；
·差壓式流量計流束膨脹系數進行補償；
·特別是該表在蒸汽流量測量、濕氣體的干部分流量測量方面十分完善。
■ 采用組態方式工作，一臺流量積算儀具備以上所有功能。對用戶來說，無需知道工況參數、傳感器參數就可選用本表解決各種流量測量問題。
主要技術參數
■ 測定輸入信號
（1） 測定流量輸入信號
模擬流量信號（AI1）：
4-20mA DC、0-10mA DC或0-20mA DC，鍵盤設定選擇。
提供+24VDC外供電源，用于二線制4-20mADC變送器供電，負載能力為30mA,帶過流保護。
頻率流量信號：
波形：矩形、正弦、三角波形。
幅值：低電平0-2V，高電平5-24V（可根據用戶要求）。
頻率：1-10,000Hz。 輸入電阻：5KΩ。
提供+24VDC和12VDC獨立外供電源，用于頻率式流量變送器供電，頻率流量信號輸入與主機隔離, 二者選一,保證負載能力為100mA,帶過流保護。
（2） 測定壓力輸入信號（AI2）
4-20mA DC、0-10mA DC或0-20mA DC，鍵盤設定選擇。
提供+24VDC外供電源，用于二線制4-20mADC變送器供電，負載能力為30mA,帶過流保護。
（3） 測定溫度輸入信號 (-200-560℃)
熱 電 阻；Pt100分度 三線制輸入，單線電阻≤10Ω
熱 電 偶：K、E、T分度等
模擬溫度信號（AI3）：4-20mA DC、0-10mA DC或0-20mA DC，鍵盤設定選擇。
提供+24VDC外供電源，用于二線制4-20mADC變送器供電，負載能力為30mA,帶過流保護。
■模擬變送輸出信號
4-20mA DC、0-10mA DC或0-20mA DC，鍵盤設定選擇；
可以選擇流量,壓力或溫度等信號變送輸出.
負載電阻：0-500Ω（4-20mA DC或0-20mA DC）
0-1000Ω（0-10mA DC）
數據更新周期：≤0.3S
■ 報警繼電器觸點容量: AC 220V 3A或DC 24V 5A(阻性負載)
■ 基本誤差
頻率信號輸入：讀數的0.1%
電阻電偶輸入：±0.3℃（t≤300℃時）
讀數的0.1%（t﹥300℃時）
電壓電流輸入：滿量程的±0.1%
電 流 輸 出：滿量程的±0.2%
補償后流量顯示；滿量程的±0.2%
■ 補償范圍
蒸 汽： 壓力 0.1-22MPa abs
溫度 0-374℃（飽和蒸汽）
100-560℃（過熱蒸汽）
一般氣體： 壓力 任意
溫度 -200-560 ℃
天 然 氣： 壓力 0-14MPa G
溫度 -40-115 ℃
密度 0.554-0.750 kg/m3
N2、CO2含量（%） 0-15 %
液 體： 溫度 -200-560 ℃
■ 通訊接口： EIA RS-485串行接口（光電隔離），安全的防雷電路設計
EIA RS-232串行接口（光電隔離）
可以同時帶有兩路串行接口，可任意選擇為RS-485或RS-232。（訂貨時需要說明）
通訊速率：可選（19200、9600、4800、1200波特率）
傳輸介質；雙絞線
■ 斷電數據保護時間：10年
■ 交流電源：220V+10%-15%，50Hz±5% 功耗：小于8W
■ 直流電源：24V+10%-15% 功耗：小于8W

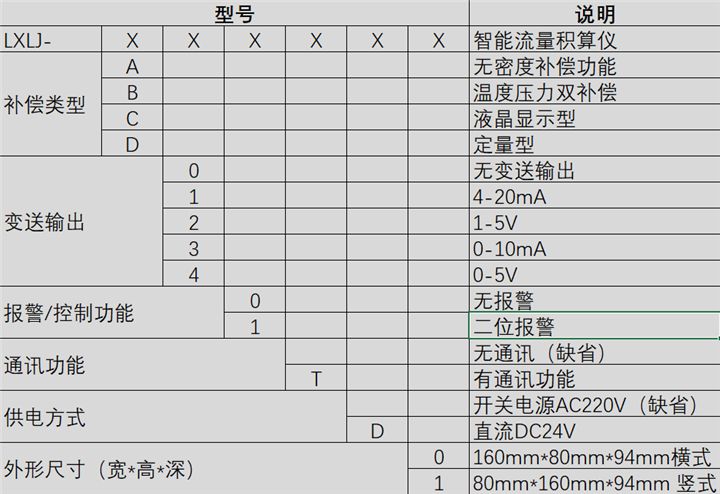

選型說明

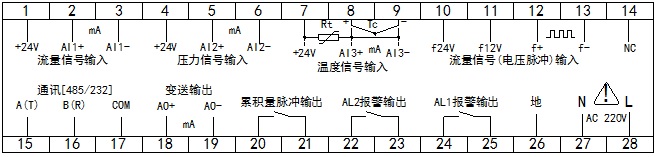

接線圖
